一、产品概览

结构紧凑  全球通用  独立风道设计

MD500 是汇川技术汇集了矢量变频技术的高性能变频器，凭借高性能的电流矢量技术，可轻松驱动感应电动机。MD500 采用高性能、高品质、高功率密度设计，在易用性、可维护性、环保性、安装空间和设计标准等方面有显著提升，可进一步优化用户的使用体验。

二、产品特性及优点

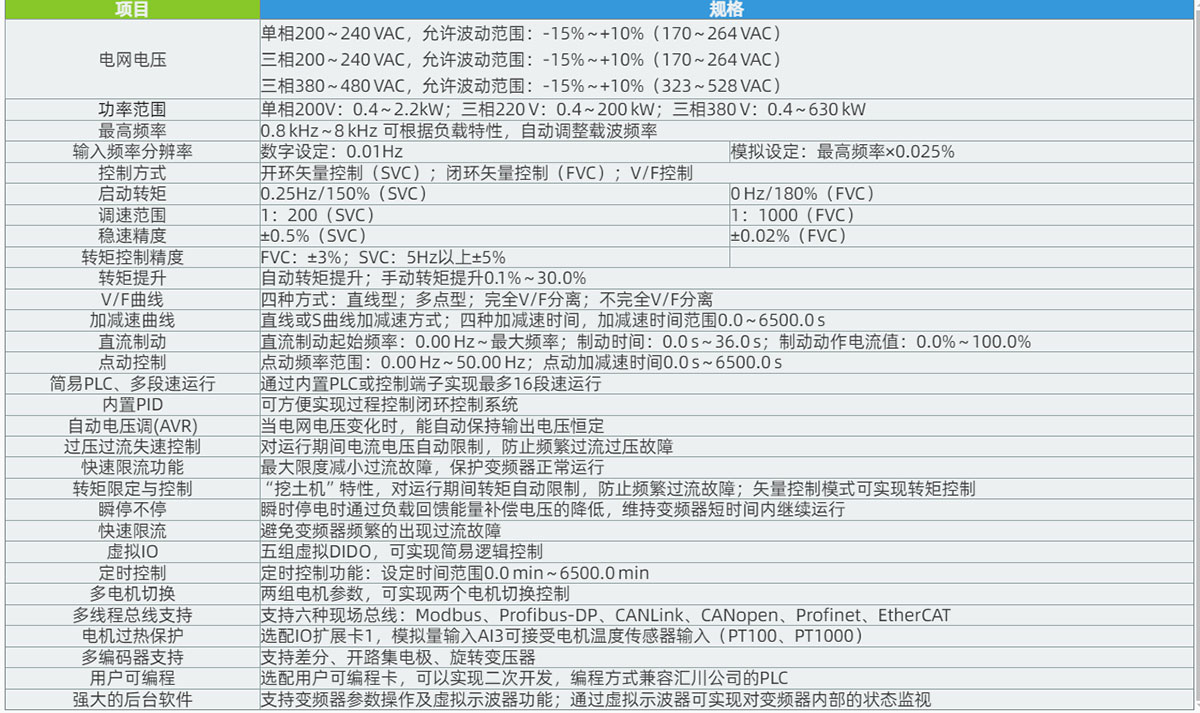

三、规格参数

项目 规格 电网电压 单相200 ~ 240 VAC，允许波动范围：-15% ~ +10%（170 ~ 264 VAC） 三相200 ~ 240 VAC，允许波动范围：-15% ~ +10%（170 ~ 264 VAC） 三相380 ~ 480 VAC，允许波动范围：-15% ~ +10%（323 ~ 528 VAC） 功率范围 单相200V：0.4 ~ 2.2kW；三相220 V：0.4 ~ 200 kW；三相380 V：0.4 ~ 630 kW 最高频率 0.8 kHz ~ 8 kHz 可根据负载特性，自动调整载波频率 输入频率分辨率 数字设定：0.01Hz 模拟设定：最高频率×0.025% 控制方式 开环矢量控制（SVC）；闭环矢量控制（FVC）；V/F控制 启动转矩 0.25Hz/150%（SVC） 0 Hz/180%（FVC） 调速范围 1：200（SVC） 1：1000（FVC） 稳速精度 ±0.5%（SVC） ±0.02%（FVC） 转矩控制精度 FVC：±3%；SVC：5Hz以上±5%   转矩提升 自动转矩提升；手动转矩提升0.1% ~ 30.0% V/F曲线 四种方式：直线型；多点型；完全V/F分离；不完全V/F分离 加减速曲线 直线或S曲线加减速方式；四种加减速时间，加减速时间范围0.0 ~ 6500.0 s 直流制动 直流制动起始频率：0.00 Hz ~ 最大频率；制动时间：0.0 s ~ 36.0 s；制动动作电流值：0.0% ~ 100.0% 点动控制 点动频率范围：0.00 Hz ~ 50.00 Hz；点动加减速时间0.0 s ~ 6500.0 s 简易PLC、多段速运行 通过内置PLC或控制端子实现最多16段速运行 内置PID 可方便实现过程控制闭环控制系统 自动电压调(AVR) 当电网电压变化时，能自动保持输出电压恒定 过压过流失速控制 对运行期间电流电压自动限制，防止频繁过流过压故障 快速限流功能 最大限度减小过流故障，保护变频器正常运行 转矩限定与控制 “挖土机”特性，对运行期间转矩自动限制，防止频繁过流故障；矢量控制模式可实现转矩控制 瞬停不停 瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 快速限流 避免变频器频繁的出现过流故障 虚拟IO 五组虚拟DIDO，可实现简易逻辑控制 定时控制 定时控制功能：设定时间范围0.0 min ~ 6500.0 min 多电机切换 两组电机参数，可实现两个电机切换控制 多线程总线支持 支持六种现场总线：Modbus、Profibus-DP、CANLink、CANopen、Profinet、EtherCAT 电机过热保护 选配IO扩展卡1，模拟量输入AI3可接受电机温度传感器输入（PT100、PT1000） 多编码器支持 支持差分、开路集电极、旋转变压器 用户可编程 选配用户可编程卡，可以实现二次开发，编程方式兼容汇川公司的PLC 强大的后台软件 支持变频器参数操作及虚拟示波器功能；通过虚拟示波器可实现对变频器内部的状态监视
